介紹

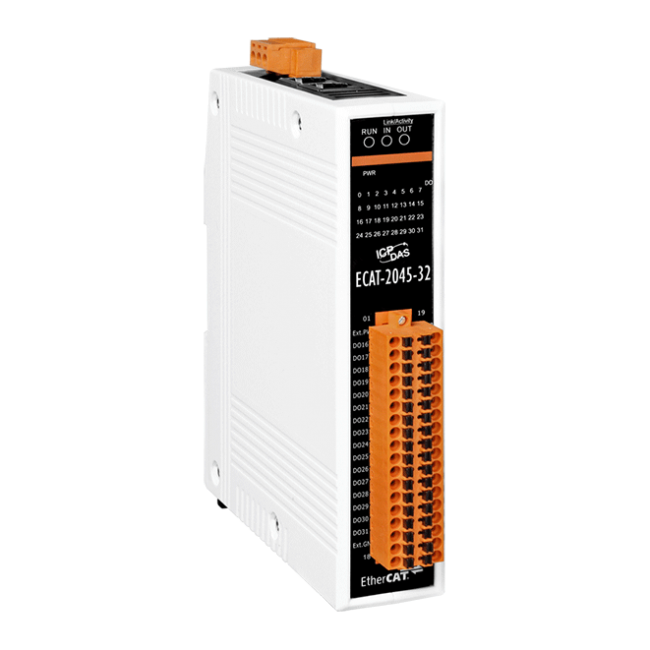

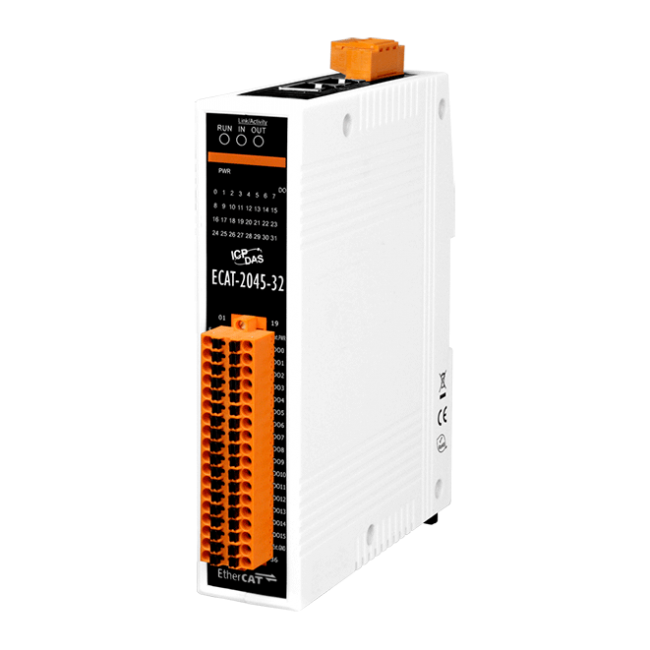

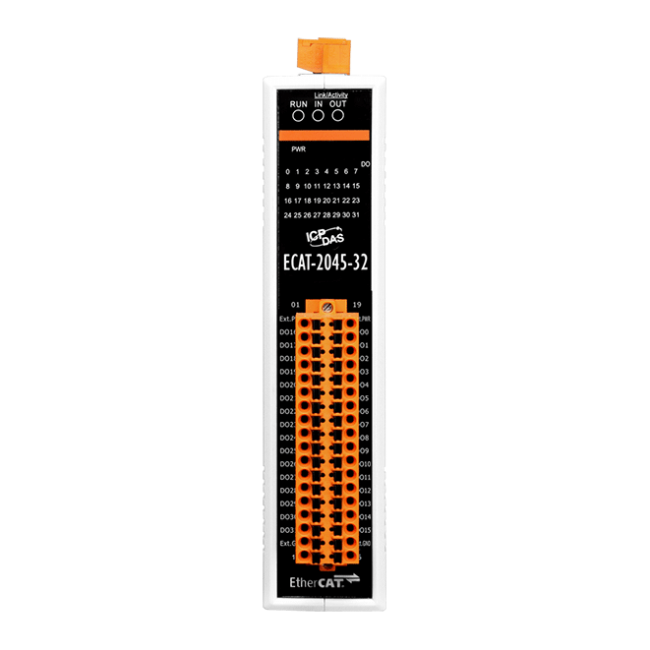

ECAT-2000 配備 EtherCAT 協議，採用菊花鏈連接方式安裝，可靈活安裝設備，降低基礎設施和運營成本。 所有模組均可部署在星形、線形或環形等網絡拓撲中。 隔離輸入和輸出設計保護 ECAT-2000 免受有害干擾和環境的影響。 ECAT-2045-32 內置隔離的 32 路數位輸出。 用戶不僅可以通過過程數據獲得輸入和輸出狀態，還可以通過其 LED 指示燈獲得。 它已通過一致性測試工具並通過驗證，因此符合條件的 EtherCAT 主站 或配置器可以簡單地操作它並輕鬆實現您的各種應用程序。
| EMS 防護 |
| EFT (IEC 61000-4-4) |
Signal: ±1 kV Class A; Power: ±1 kV Class A |
| ESD (IEC 61000-4-2) |
± 4 kV Contact for Each Channel |
| Surge (IEC 61000-4-5) |
± 1 kV Class A |
| 數位輸出 |
| 通道數 |
32 |
| 類型 |
Open Collector (Sink , NPN) |
| 負載電壓 |
+3.5 VDC ~ +50 VDC |
| 負載電流 |
500 mA/Channel |
| 隔離 |
3750 Vrms |
| EtherCAT |

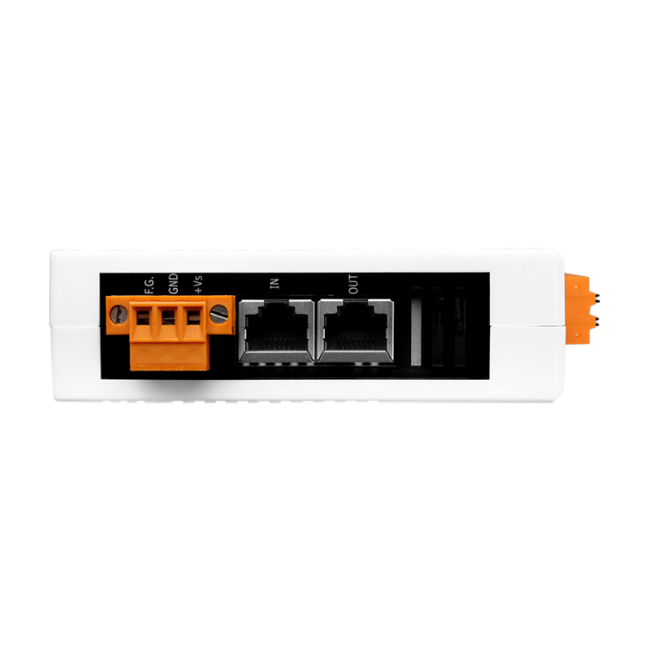

| Ports |
2 x RJ-45 |
| 站與站間距離 |
100 m Max. (100Base-TX) |
| 資料傳輸媒介 |
Ethernet/EtherCAT cable (Min. CAT5), shielded |
| 週期時間 |
1 ms |
| 分佈式時鐘 |
Yes |
| 電源 |
| 輸入範圍 |
+10 VDC ~ +30 VDC |
| 功耗 |
4 W Max. |
| 機構 |
| 外殼 |
Plastic |
| 尺寸 (mm) |
31 x 157 x 126 (W x L x H) |
| 安裝 |
DIN-Rail |
| 環境 |
| 工作溫度 |
-25 ~ +75 °C |
| 儲存溫度 |
-30 ~ +80 °C |
| 濕度 |
10 ~ 90% RH, Non-condensing |
