介紹

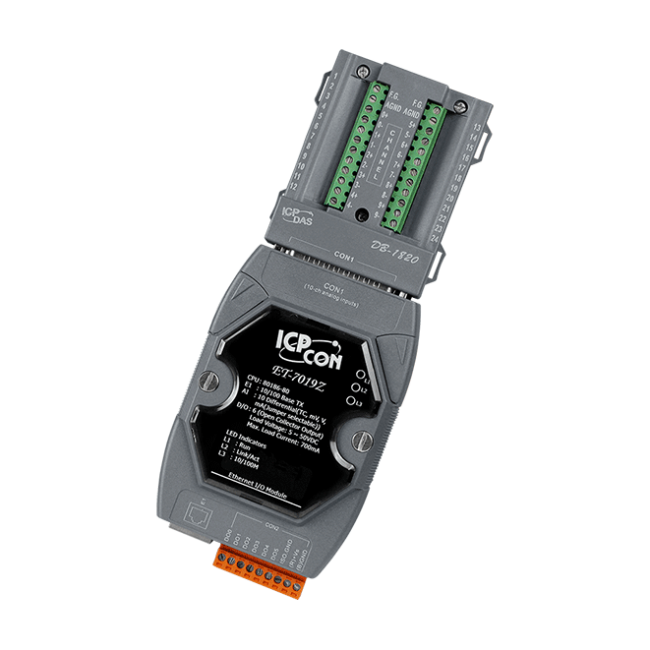

"Z" 版本為另一個開發熱電偶 (Thermocouple) 系列的里程碑，同時也驗證了卓越的 ICP DAS 產品。ET-7019Z 專門設計用於極精確的熱電偶量測，且每個通道都具有冷接點自動補償功能，來確保溫度輸出的一致性並穩定現場的輸出溫度。該模組支援電流或電壓輸入，且 10 個輸入通道可個別設定為不同種類的類比輸入，並具有熱電偶斷線檢知 與 靜電 (ESD)/快速瞬變脈衝 (EFT)/電湧 (Surge) 保護機制。5 - 6 個數位輸出通道可設為警報輸出，並具有短路與過載保護。
| 軟體 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 2 端隔離 | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | Run, Ethernet |
| 類比輸入 | |
|---|---|
| 通道數 | 10 (差動) |
| 類型 | 電壓 電流 熱電偶 |
| 穩定且一致性溫度輸出 | 有 |
| 範圍 | ±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (需選購 125Ω 外部電阻) 熱電偶 (J, K, T, E, R, S, B, N, C, L, M 與 LDIN43710) |
| 解析度 | 16-bit |
| 精度 | ±0.1% FSR 或更佳 |
| 採樣率 | 10 Hz (全部通道) |
| 輸入阻抗 | >300 kΩ |
| 過電壓保護 | 240 Vrms |
| 個別通道設定 | 有 |
| 斷線檢知 | 有 |
| 隔離 | ±400 VDC, 虛擬通道間隔離 |
| 數位輸出 | |
|---|---|
| 通道數 | 6 |
| 類型 | 隔離型開集極 |
| Sink/Source (NPN/PNP) | Sink |
| 負載電壓 | +5 ~ +50 VDC |
| 負載電流 | 每通道 700 mA |
| 過電壓保護 | +60 VDC |
| 過載保護 | 1.4 A |
| 短路保護 | 有 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100 Base-TX |
| 存取控制 | ID, 密碼 與 IP 過濾功能 |
| 通訊協定 | Modbus TCP, Modbus UDP |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 2.6 W (max.) |
| 端子供電 | +10 ~ +30 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% 相對溼度, 無結露 |
