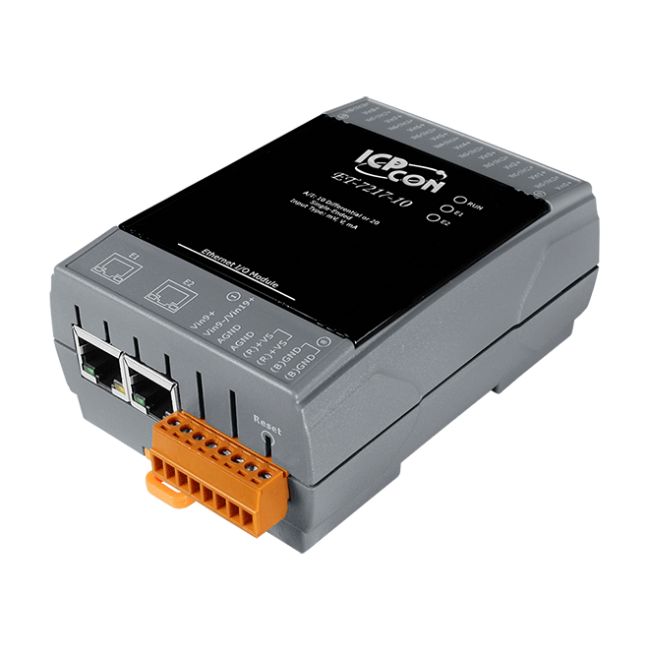

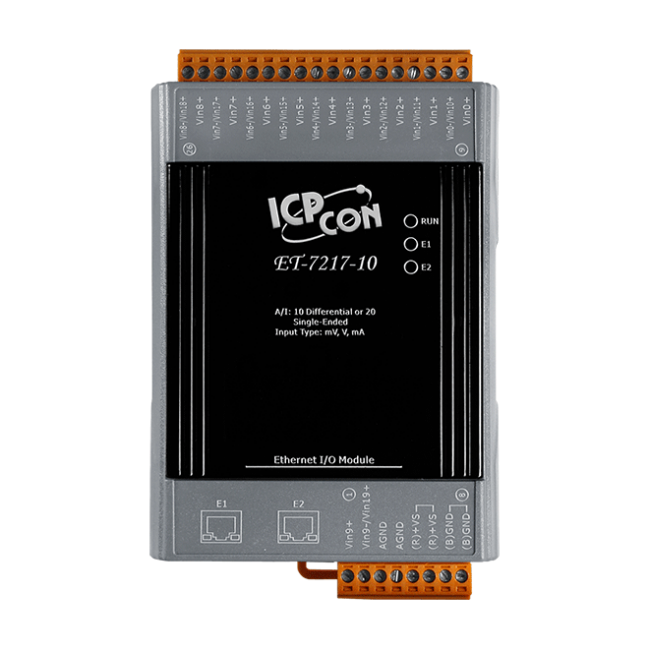

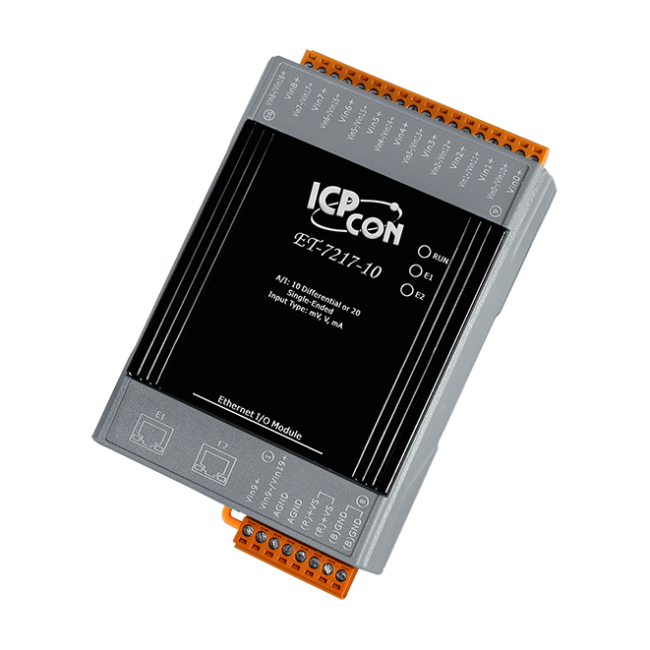

ET-7217-10 是一款配有 10 個差動式 或 20 單端式類比輸入通道的模組。該模組提供所有類比通道可編程的輸入範圍 (+/-150 mV，+/-500 mV，+/-1 V，+/-5 V，+/-10 V，+/-20 mA，0 ~ 20 mA 與 4 ~ 20 mA)。每個類比通道可設定個別的輸入範圍，並有 240 Vrms 高電壓保護。每個類比輸入可依據 Jumper 對應的位置，來編程為電壓或電流輸入。ET-7217-10 的採樣率有兩種模式: 快速模式 與 正常模式，並具有 4 kV ESD 保護和 3000 VDC 模組內部隔離。
| 軟體 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 2 端隔離 | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±2 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| Surge (IEC 61000-4-5) | ±2 kV (於電源) |
| LED 燈 | |
|---|---|
| 狀態 | Run, Ethernet, I/O |
| 類比輸入 | |
|---|---|
| 通道數 | 10 差動式 或 20 單端式 (註1), (可用軟體選擇) |
| 類型 | 電壓 電流 |
| 範圍 | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (可用 Jumper 選擇) |
| 解析度 | 16-bit |
| 精度 | 一般模式: ±0.1% 快速模式: ±0.5% 或更佳 |
| 採樣率 | 一般模式: 10 Hz (全部通道) 快速模式: 50 Hz (全部通道) |
| 輸入阻抗 | 電壓: 2 MΩ (差動式), 1 MΩ (單端式) 電流: 125 Ω |
| 共模電壓保護 | ±200 VDC |
| 過電壓保護 | 差動式: 240 Vrms 單端式: 150 Vrms |
| 過電流保護 | 50 mA @ 110 VDC (max.) |
| 個別通道設定 | 有 |
| 斷線檢知 | 僅供 4 ~ 20 mA |
| 隔離 | ±400 VDC, 虛擬通道間隔離 |
| 乙太網路 | |
|---|---|
| Ports | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| LAN bypass | 有 |
| 存取控制 | ID, 密碼 與 IP 過濾功能 |
| 通訊協定 | Modbus TCP, Modbus UDP |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 3.6 W (max.) |
| 端子供電 | +12 ~ +48 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 120 x 38 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% 相對溼度, 無結露 |
