泓格科技（ICP DAS）為您提供最強大且具成本效益之智能電錶 PM-3033 系列，讓您可取得即時的三相電力系統量測資訊。因其具備高精度（<0.5％, PF=1）之特性，PM-3033 系列可以適用於低電壓的一次側以及中／高電壓的二次側，使用戶能夠獲得可靠和準確的能源消耗數據，並進行即時的設備監控與操作。
電流可直接自二次側 1A/5A型態的CT 輸入，不再需要專用CT，減少建置成本。輸入電壓範圍10 〜 500 VAC，可相容於各國電壓規範。支援 Modbus RTU，Modbus TCP或CANopen協議，方便進行電力監控系統整合。
| 電功率測量 | |
|---|---|
| 接線 | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| 迴路數 | 三相 |
| 輸入電壓 | 10 ~ 500 V |
| 輸入電流 | 0.05 A ~ 5 A |
| 輸入頻率 | 50/60 Hz |
| W 精度 | 優於 0.5% (PF=1; 輸入電壓 >0.5A) |
| 量測電力參數 | 有效值RMS 電壓 (Vrms), 有效值 RMS 電流 (Irms), 有功功率 (kW), 有功電能 (kWh), 視在功率 (kVA), 視在電能 (kVAh), 無功功率 (kVAR), 無功電能 (kVARh), 功率因數(PF), 頻率Frequency |
| 資料更新率 | 1 秒 |

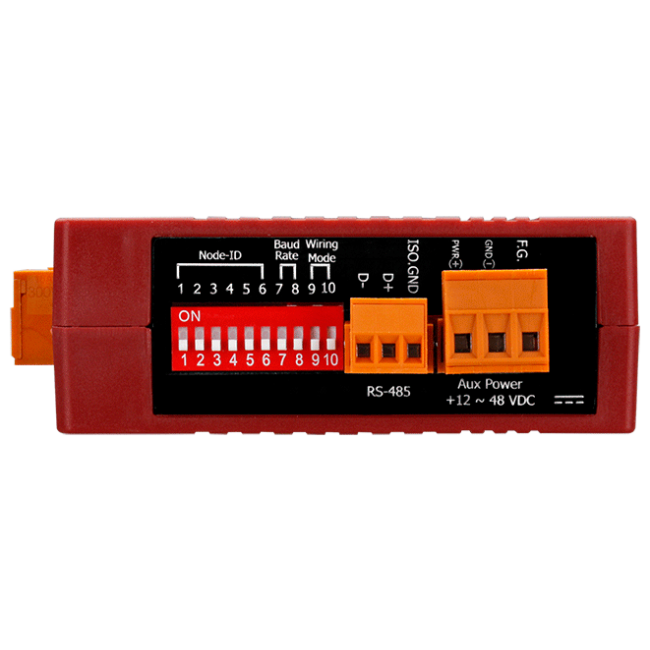

| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 9600, 19200 (出廠預設), 38400, 115200; 可調DIP Switch 選擇 |
| Data 格式 | N,8,1 (出廠預設); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| 通訊協定 | Modbus RTU |
| 隔離 | 3000 VDC |
| 電源 | |
|---|---|
| 輸入範圍 | +12 ~ 48 VDC |
| 功耗 | 2W |
| 機構 | |
|---|---|
| 外殼 | 塑膠 |
| 尺寸 (mm) | 33 x 127 x 100 (W x L x H) |
| 安裝 | 導軌安裝（DIN-Rail Mounting） |
| 環境 | |
|---|---|
| 工作溫度 | -20 ~ +70 °C |
| 儲存溫度 | -25 ~ +80 °C |
| 濕度 | 10 ~ 90% 相對濕度，無結露(Non-condensing) |
