介紹

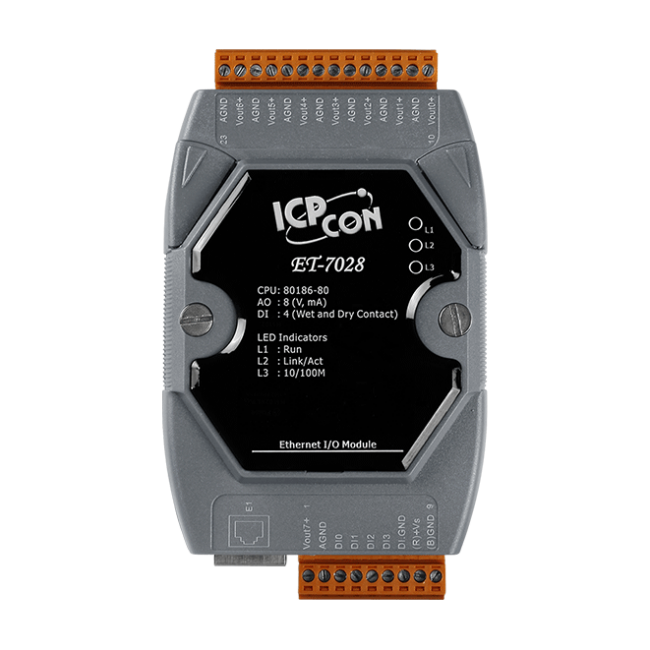

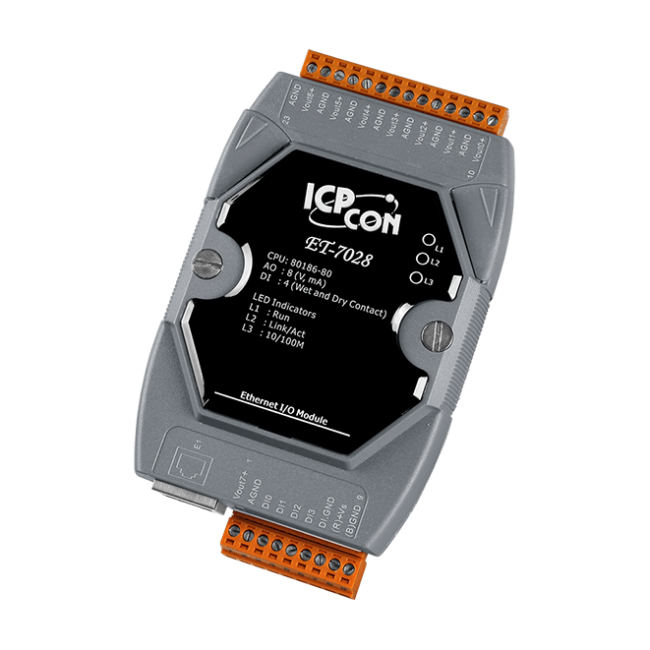

ET-7028 是一款多功能模組，配有 8 個類比輸出通道。該模組提供多種可編程的類比輸出選項 (+/-5 V，+/-10 V，0 ~ 20 mA 與 4 ~ 20 mA)，且每個類比輸出可依據 Jumper 對應的位置，來編程為電壓或電流輸出。ET-7028 完全符合 RoHS 環保規範，並具有 4 kV ESD 保護和 2500 VDC 模組內部隔離。
| 軟體 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 2 端隔離 | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | Run, Ethernet |
| 類比輸出 | |
|---|---|
| 通道數 | 8 |
| 類型 | 電壓 電流 |
| 範圍 | +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC 0 ~ 20 mA, 4 ~ 20 mA (可用 Jumper 選擇) |
| 解析度 | 12-bit |
| 精度 | ±0.1% FSR |
| 斷線檢知 | 僅供 4 ~ 20 mA |
| 電壓輸出推力 | 10 V @ 10 mA |
| 電流負載阻值 | 500 Ω |
| 個別通道設定 | 有 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100 Base-TX |
| 存取控制 | ID, 密碼 與 IP 過濾功能 |
| 通訊協定 | Modbus TCP, Modbus UDP |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 6.0 W (max.) |
| 端子供電 | +10 ~ +30 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% 相對溼度, 無結露 |
