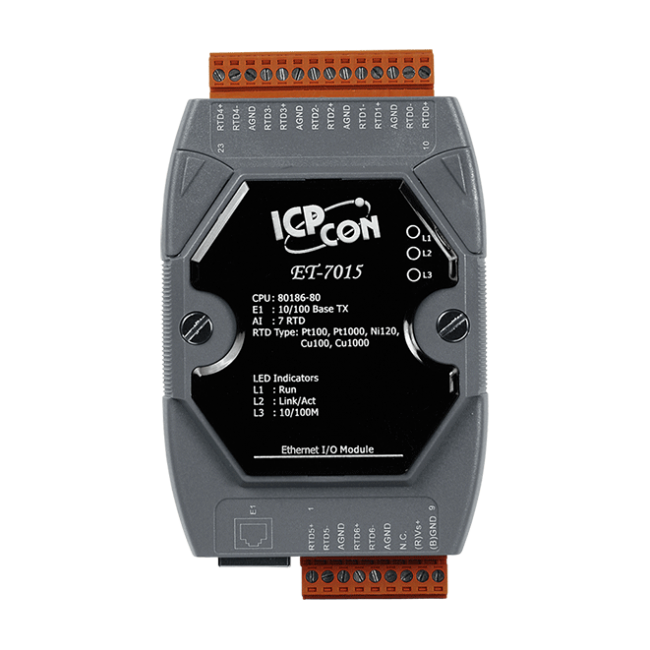

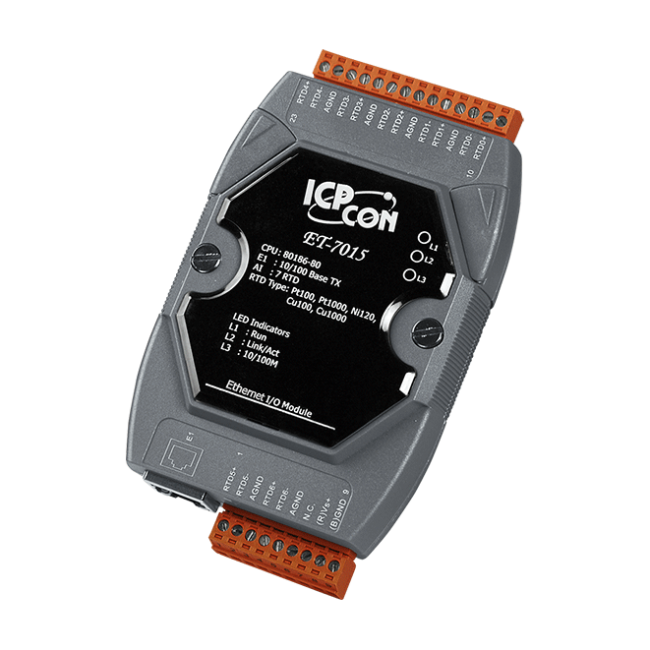

ET-7015 是專門設計用於遠距離的 RTD 量測。此模組具備三線式 RTD 自動補償功能，不需考量引線長度，並提供 RTD 量測時的斷線檢知功能。ET-7015 配有 7 個通道、每一通道可連接不同種類的熱電阻 (RTD，像是 Pt100，Pt1000，Ni120，Cu100，Cu1000)。同時，它完全符合 RoHS 標準，並具有 4kV ESD 保護與 與 2500 VDC 模組內部隔離。
| 軟體 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 2 端隔離 | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| Surge (IEC 61000-4-5) | ±0.5 kV (於電源) |
| LED 燈 | |
|---|---|
| 狀態 | Run, Ethernet |
| 類比輸入 | |
|---|---|
| 通道數 | 7 (差動) |
| 類型 | RTD (2-wire, 3-wire) |
| 感測器類型 | Pt100, Pt1000, Ni120, Cu100, Cu1000 |
| 電阻量測 | 3.2 KΩ (max.) |
| 解析度 | 16-bit |
| 精度 | ±0.05% |
| 採樣率 | 12 Hz (全部通道) |
| 輸入阻抗 | >1 MΩ |
| 過電壓保護 | +120 VDC |
| 個別通道設定 | 有 |
| 斷線檢知 | 有 |
| 3 線式 RTD 線阻消除 | 有 |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100 Base-TX |
| 存取控制 | ID, 密碼 與 IP 過濾功能 |
| 通訊協定 | Modbus TCP, Modbus UDP |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 2.2 W (max.) |
| 端子供電 | +10 ~ +30 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% 相對溼度, 無結露 |
