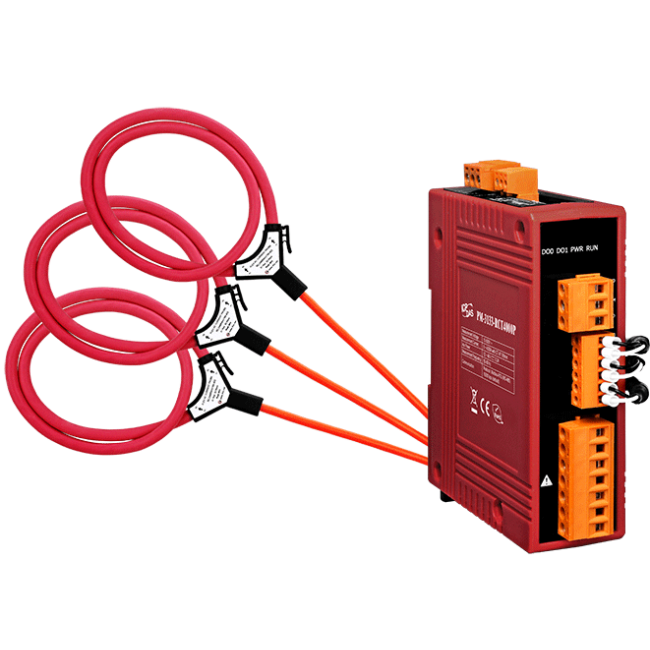

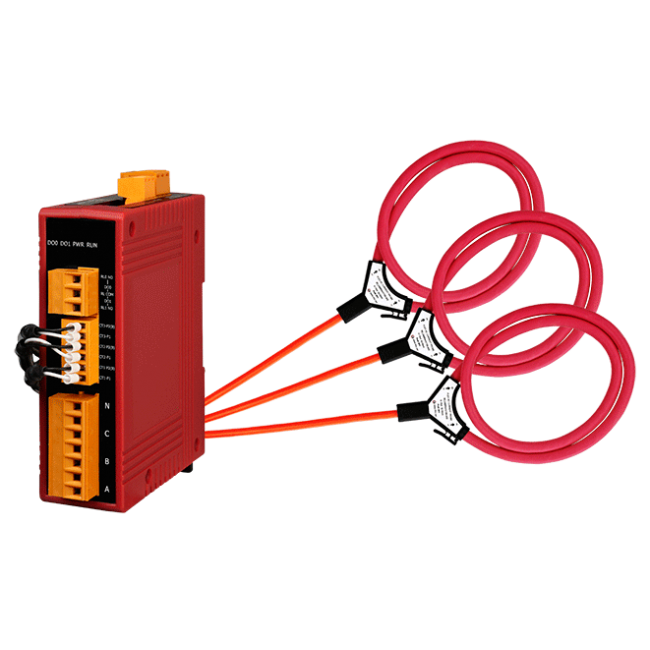

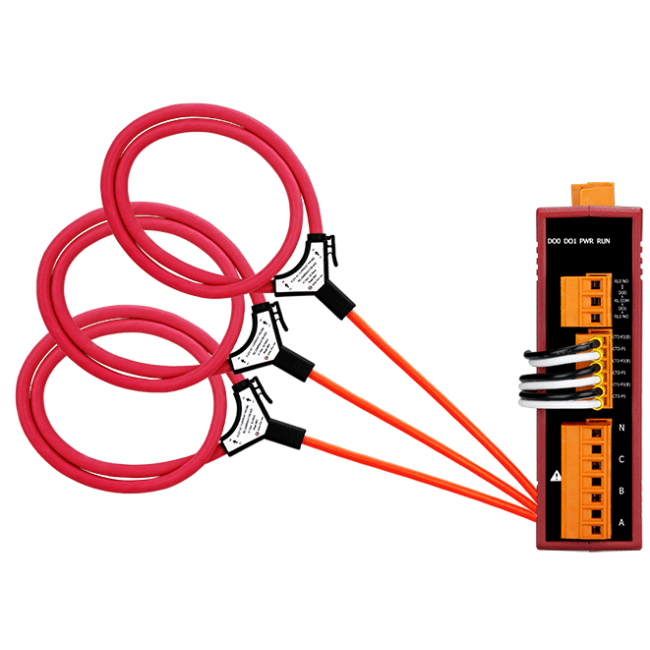

泓格科技（ICP DAS）為您提供最強大且具成本效益之智能電錶 PM-3133-RCT 系列，讓您可取得即時的三相電力系統量測資訊。因其具備高精度（<2%, PF=1; Input Current >50A）之特性，羅氏線圈是一種容易安裝的繩索樣式的比流器，適用於大電流500A〜4000A 量測 （但不適合精確的低電流測量），大的導線線徑及狹小空間的安裝（例如傳統鐵磁性材料比流器無法測量時，用軟式羅氏線圈電流感測器可以方便地測量）。輸入電壓範圍 10〜500 VAC，可相容於各國電壓規範。支援 2 路繼電器輸出，它可以與警報器或燈控整合，於電力量測資訊出現異常狀況時發出警報訊息。同時可支援Modbus RTU、Modbus TCP協議或是CANopen協議，方便進行電力監控系統整合。
| 電功率測量 | |
|---|---|
| 接線 | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| 迴路數 | 三相 |
| 輸入電壓 | 10 ~ 500 V |
| 輸入電流 | CTØ55 mm (5 A ~ 500 A) |
| 輸入頻率 | 50/60 Hz |
| W 精度 | 優於 2% (PF=1) |
| 量測電力參數 | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
| 資料更新率 | 1 秒 |
| 比流器 | |
|---|---|
| 內含比流器 | 3 |
| 類型 | Rogowski |
| 最大電流 | 500 A |
| 內徑 | 55 mm |
| 導線長度 | 4 m |
| COM Ports | |
|---|---|

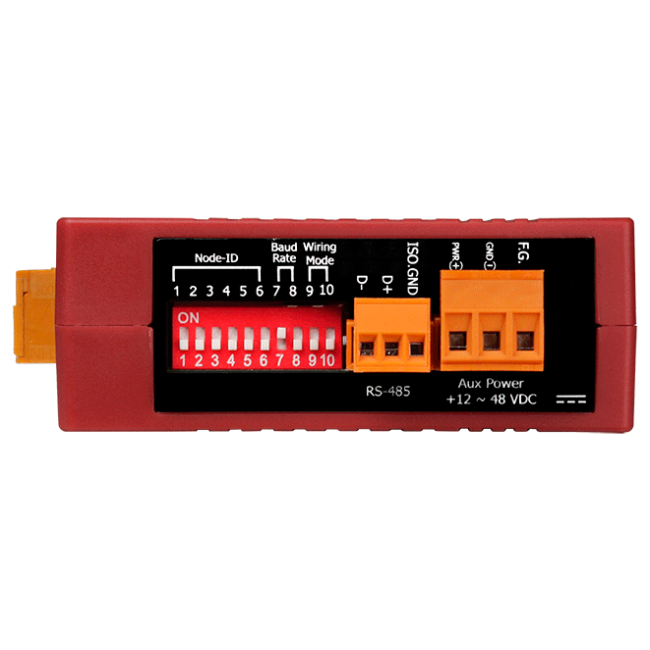

| Ports | 1 x RS-485 |
| Baud Rate | 9600, 19200 (出廠預設), 38400, 115200; 可調DIP Switch 選擇 |
| Data 格式 | N,8,1 (出廠預設); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| 通訊協定 | Modbus RTU |
| 隔離 | 3000 VDC |
| 電源 | |
|---|---|
| 輸入範圍 | +12 ~ 48 VDC |
| 功耗 | 2 W |
| 告警輸出 | Form A (Normal Open) x 2; Relay Contact Voltage 範圍: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
| 機構 | |
|---|---|
| 外殼 | 塑膠 |
| 尺寸 (mm) | 33 x 127 x 100 (W x L x H) |
| 安裝 | 導軌安裝（DIN-Rail Mounting） |
| 環境 | |
|---|---|
| 工作溫度 | -20 ~ +70 °C |
| 儲存溫度 | -25 ~ +80 °C |
| 濕度 | 10 ~ 90% 相對濕度，無結露(Non-condensing) |
