| 資料儲存 | |
|---|---|
| 資料格式 | Boolean, 16-bit Integer, 32-bit Integer and 32-bit Floating |
| 每一檔案最長儲存時間 | 1 hr, 2 hr, 6 hr, 12 hr, 24 hr |
| 檔案管理介面 | Built-in web server |
| 儲存媒體 | 32 GB microSD card |
| 檔案格式 | CSV |
| 時間間隔 | 5 sec, 10 sec, 30 sec, 1 min, 5 min, 10 min, 15 min, 30 min, 1 hr, 6 hr |
| 最大儲存筆數 | 120 parameters per record |
| 顯示 | |
|---|---|
| 類型 | 5-Digit 7 Segment LED Display (display system information) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x System, to (display heartbeat) |
| 乙太網路 | |
|---|---|
| Ports | 10/100 Base-TX |
| 通訊協定 | Modbus/TCP slave, HTTP |
| Socket 連線 | 8 Modbus/TCP |
| COM Ports | |
|---|---|
| Ports | 2 x 2-wire RS-485 (non-isolated) 3 x 2-wire RS-485 (2.5 kV isolation protection) |
| Baud Rate | 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200 bps |
| Data 格式 | N81, E81, O81, N82, E82, O82 |
| 通訊協定 | Modbus RTU Master/Modbus RTU Slave |
| 輪詢定義數 | 250 definitions for all RS-485 ports |
| 共享記憶體 | 9600 registers for each of AI, AO, DI and DO data |
| 最多連線數 | 32 slaves for each RS-485 port |
| 電源 | |
|---|---|
| 輸入範圍 | +10 ~ +48 VDC |
| 功耗 | 2 W |
| 機構 | |
|---|---|
| 外殼 | Metal |
| 尺寸 (mm) | 97 x 120 x 42 (W x L x H) |

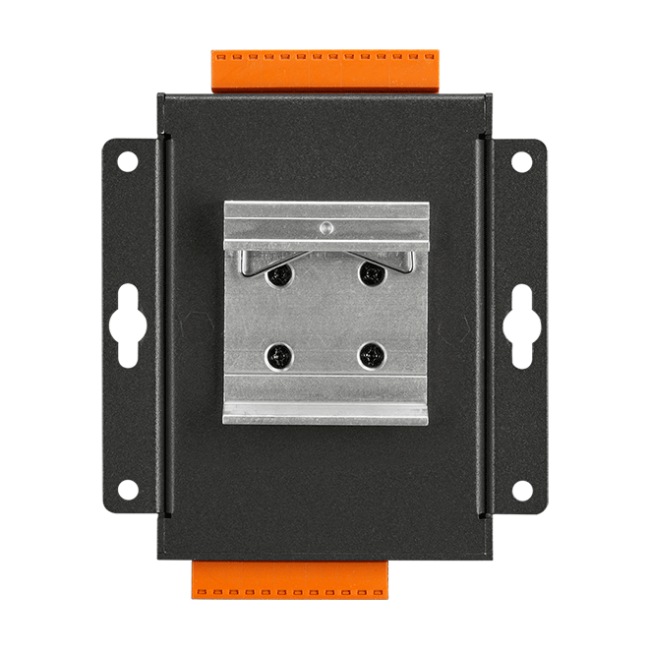

| 安裝 | DIN-Rail or Wall Mounting |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90 % RH, Non-condensing |
