介紹

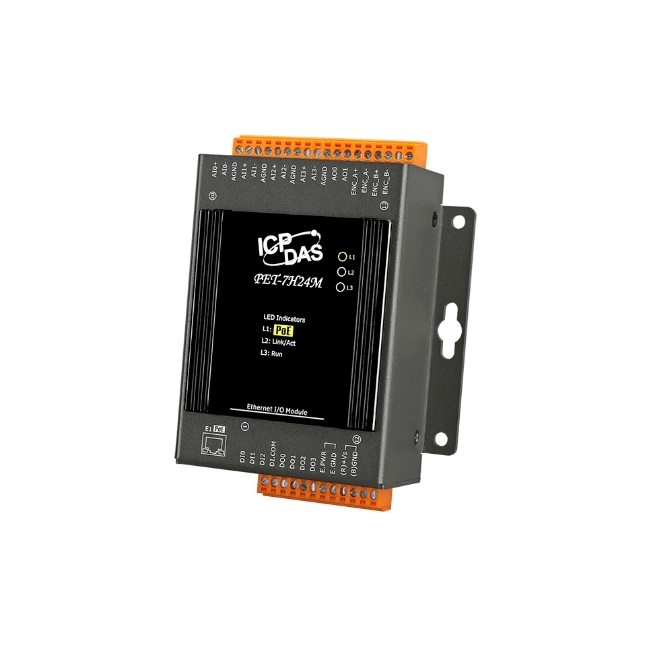

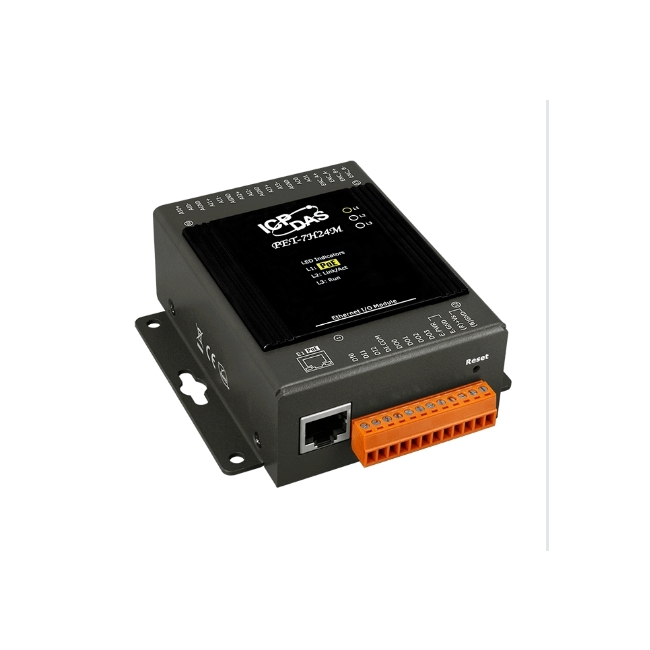

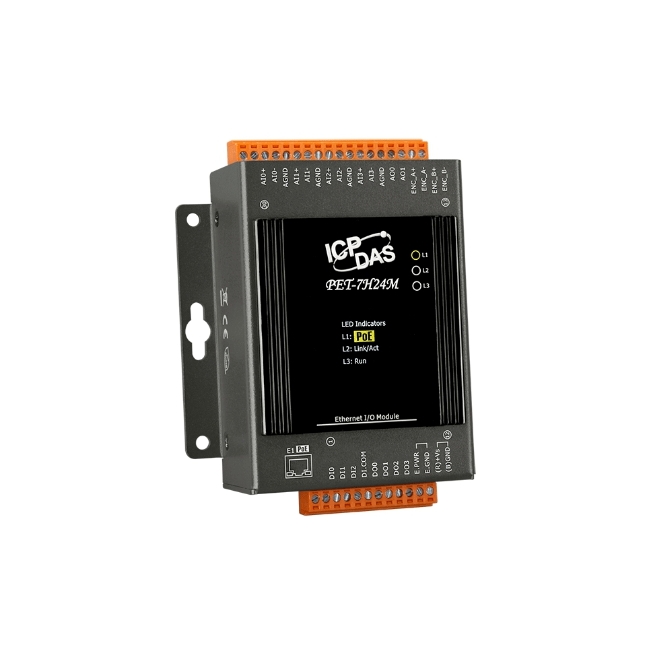

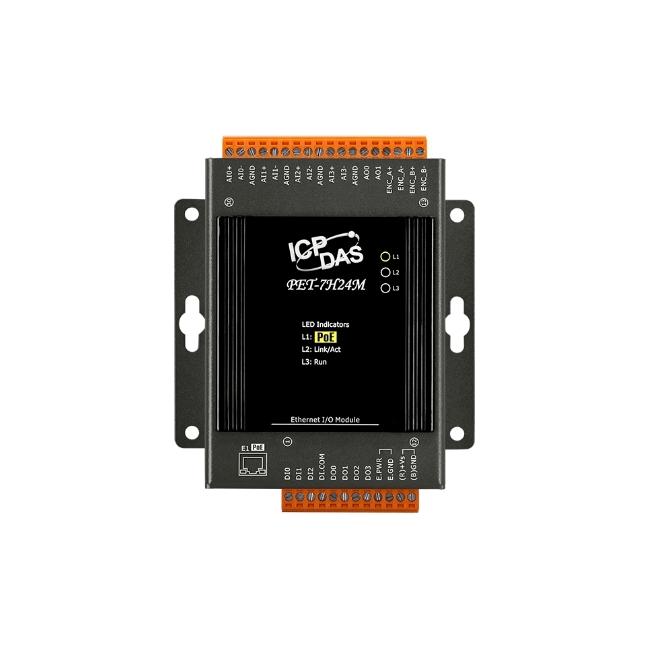

PET-7H24M 採樣頻率最高達 128 kHz/通道，每次觸發採集可讀取 4 通道差動式類比輸入 (真實同步取樣保持) 。另外具備 2 個類比輸出通道，3 個數位輸入通道，4 個數位輸出通道與 1 個通道編碼器，提供可編程的類比通道輸入數值以及帶短路保護與過載保護的數位輸出環境。編碼器輸入通道有 Quadrant, Pulse/Direction 或 CW/CCW 輸入模式。
ET-7H24 還具備 4 kV 靜電防護與 2500 VDC 的內部隔離，有極高的穩定特性。此外，24 位 ADC 還包含內置 Sinc3 濾波功能，可調節適當的採樣率和濾除調製器和信號雜訊。PET-7H24M 不僅適用於各種移動/便攜式測量應用，還適用於精密信號測量。
PET-7H24M 系列支持許多種類的 A/D 轉換觸發模式：軟體觸發，及類比輸入準位觸發。軟體觸發模式可以在需要時下命令觸發進行連續或是 N 筆數據的 A/D 採集。類比輸入準位觸發模式，當類比輸入值高於或低於設定的特定電壓值後觸發，開始進行N筆數據的 A/D 採集。
| 軟體 | |
|---|---|
| OS | Windows 7/8/10 和 Linux |
| 通訊協定 | TCP Steaming ( 透過函式庫存取資料 ) Modbus TCP |
| Utility | 組態設定、圖形顯示和資料紀錄 |
| SDK | Windows • Microsoft VC, C#, VB.NET SDK API 及範例 • Python 範例 • NI LabVIEW Toolkit 及範例 Linux • C/C++ library 及範例 • .NET library 及範例 • Python 範例 |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ± 4 kV 於電源 |
| ESD (IEC 61000-4-2) | 4 kV 於接觸端子 8 kV 於空中非接觸 |
| LED 燈 | |
|---|---|
| 狀態 | 系統 x 1 網路 x 1 PoE 電源 x1 |
| 編碼器輸入 | |
|---|---|
| 可程式化數位濾波器 | 0.55 ~ 33.3 μs (7 steps) |
| 模式 | Quadrant/CW/CCW and Pulse/Dir |
| 輸入準位 | On 電壓準位：+3.5 ~ +5 VDC Off 電壓準位：最大+0.8 VDC |
| 隔離 | 2500 VDC |
| 計數速度 | Quadrant Counting: 2 MHz (Max.) CW/CCW: 6 MHz (Max.) Pulse/Dir: 6 MHz (Max.) |
| 計數訊號寬度 | 32-bit |
| 類比輸入 | |
|---|---|
| 通道數 | 4, 差動輸入 (同步地) |
| 範圍 | Bipolar 輸入範圍 (可程式控制): ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V, ±300 mV, ±150 mV, ±75 mV, ±40 mV, ±20 mV |
| 解析度 | 24-bit |
| 精度 | ±0.01 % FSR @ ±10 V; ±0.02 % FSR @ ±5 V, ±2.5 V; ±0.02 % FSR @ ±1.25V, ±0.625 V; ±0.1 % FSR @ ±300 mV, ±150 mV; ±0.1 % FSR @ ± 75 mV, ±40 mV; ±0.2 % FSR @ ±20 mV |
| 採樣率 | 128 kS/s (單一通道) |
| 輸入阻抗 | 電壓：2 MΩ |
| FIFO 容量 | 4 k Samples |
| 觸發模式 | 軟體/類比輸入準位觸發 |
| 類比輸出 | |
|---|---|
| 通道數 | 2 |
| 類型 | ±10 V, ±5 V, 0 ~ 5 V, 0 ~ 10 V |
| 解析度 | 12-bit |
| 精度 | ±0.01 % FSR @ ±10 V, ±5 V, 0 ~ 10 V; ±0.02 % FSR @ 0 ~ 5 V |
| 電壓輸出推力 | 10 V @ 20 mA |
| 斜率 | 0.83 V/us |
| 數位輸入 | |
|---|---|
| 通道數 | 3 |
| 類型 | 濕接點 (Wet Contact) |
| Sink/Source (NPN/PNP) | Sink (漏型) /Source (源型) |
| ON 電壓準位 | +5 ~ +30 VDC |
| OFF 電壓準位 | 最大 2 VDC |
| 隔離 | 2500 VDC |
| 輸入阻抗 | 10 KΩ |
| 數位輸出 | |
|---|---|
| 通道數 | 4 |
| 類型 | 隔離型開集極 (Isolated Open Collector) |
| Sink/Source (NPN/PNP) | Sink (漏型) |
| 負載電壓 | +5 ~ +30 VDC |
| 負載電流 | 100 mA at 25 °C |
| 過載保護 | 1.3 A |
| 短路保護 | 是 |
| 隔離 | 2500 VDC |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100 Base-TX |
| PoE | IEEE 802.3af, Class 2 |
| 加密 | ID、密碼及 IP Filter |
| 通訊協定 | Modbus TCP Slave, Private TCP Raw Data |
| 電源 | |
|---|---|
| 反極性保護 | 是 |
| 功耗 | 最大 2.6 W |
| 端子供電 | +12 ~ +48 VDC |
| 機構 | |
|---|---|
| 外殼 | 金屬 |
| 尺寸 (mm) | 76 x 120 x 38 (W x L x H) |
| 安裝 | 導軌式 (DIN-Rail) 安裝和壁掛式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90 % RH, 無凝露 |
