介紹

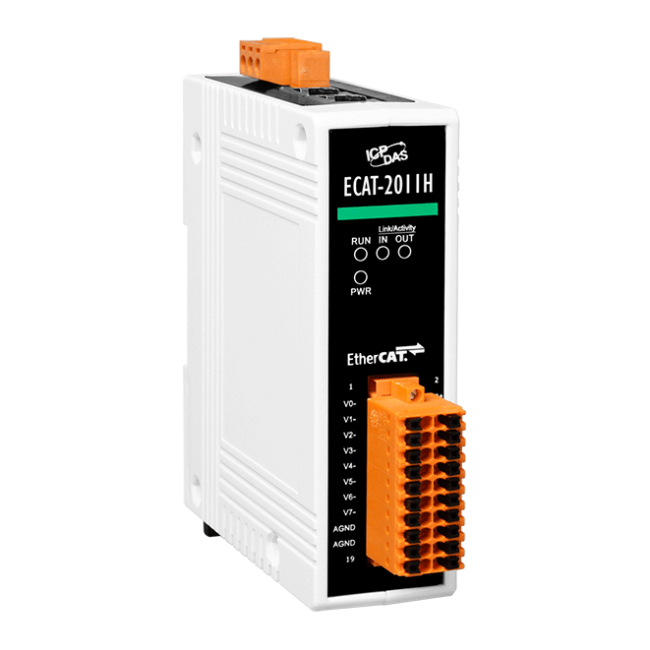

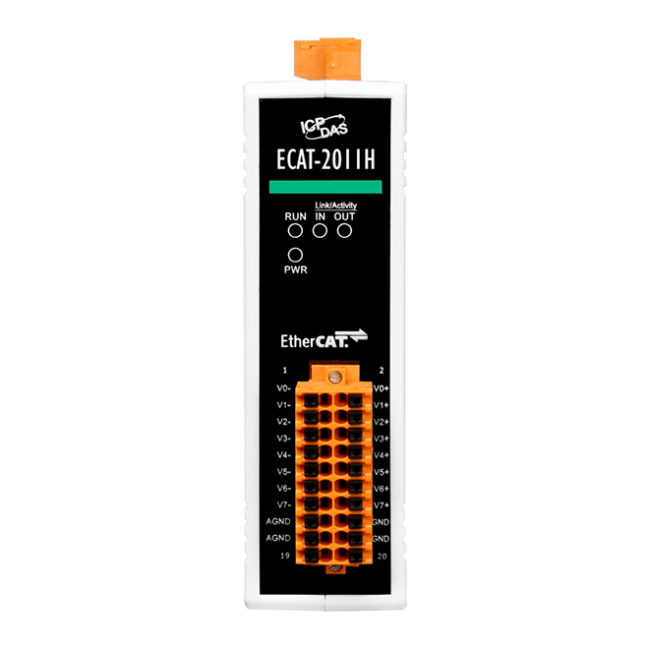

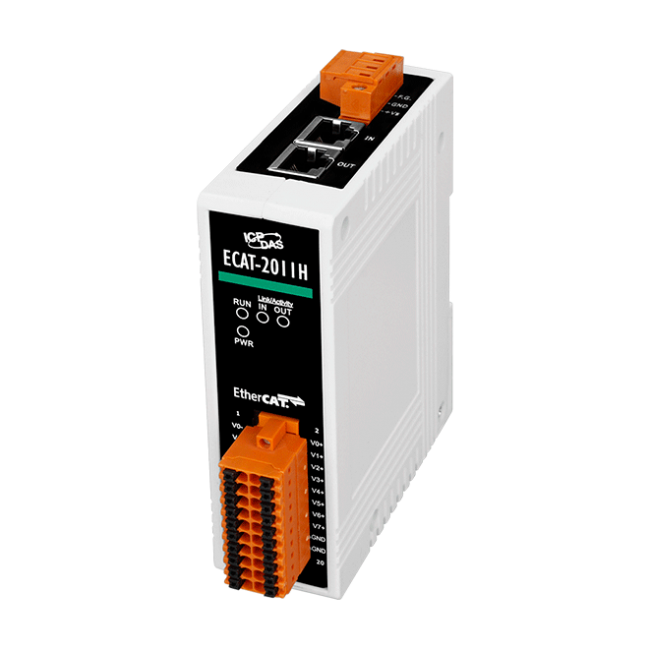

ECAT-2000 配備 EtherCAT 協議，採用菊花鏈連接方式安裝，可靈活安裝設備，降低基礎設施和運營成本。 所有模組均可部署在星形、線形或環形等網絡拓撲中。 ECAT-2011H 內置 8 通道差分輸入或 16 通道單端輸入，可通過軟件選擇。 用戶可以通過過程數據獲取輸入狀態。 它已通過一致性測試工具並通過驗證，因此符合條件的 EtherCAT 主站 或配置器可以簡單地操作它並輕鬆實現您的各種應用程序。
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: ±1 kV Class A; Power: ±1 kV Class A |
| ESD (IEC 61000-4-2) | ± 4 kV Contact for Each Channel |
| Surge (IEC 61000-4-5) | ± 1 kV Class A |
| 類比輸入 | |
|---|---|
| 通道數 | 8 Differential or 16 Single-ended (Software Selectable) |
| 類型 | Voltage, Current |
| 範圍 | 0~10V, ±10 V, ±5 V, ±2.5 V, 0~ 20 mA, ±20 mA, 4~20 mA or ±4 ~20 mA (Software selectable) |
| 解析度 | 12-bit |
| 精度 | 0.2% of FSR |
| 採樣率 | 1k Hz per channel |
| 過電壓保護 | ±35 VDC |
| 個別通道設定 | Yes (範圍及瀘波設定不支援) |
| 斷線檢知 | No |
| EtherCAT | |
|---|---|

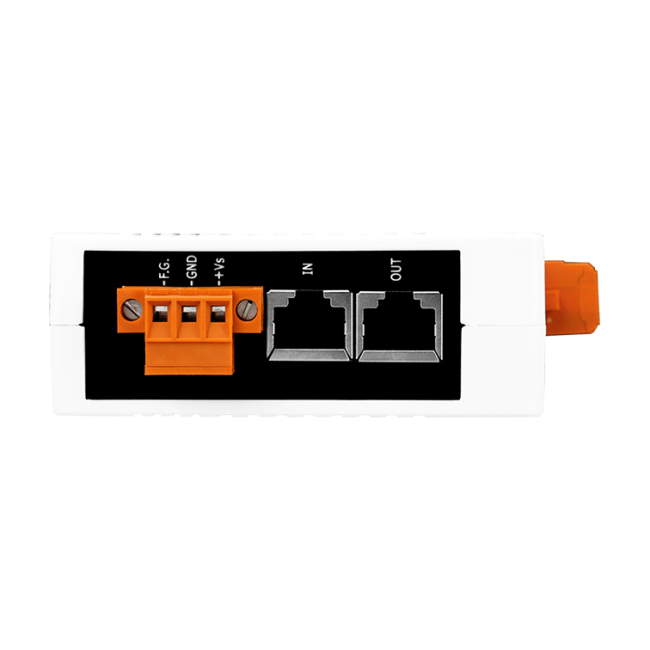

| Ports | 2 x RJ-45 |
| 站與站間距離 | 100 m Max. (100Base-TX) |
| 資料傳輸媒介 | Ethernet/EtherCAT cable (Min. CAT5), shielded |
| 週期時間 | 1 ms |
| 電源 | |
|---|---|
| 輸入範圍 | +10 VDC ~ +30 VDC |
| 功耗 | 4 W Max. |
| 機構 | |
|---|---|
| 外殼 | Plastic |
| 尺寸 (mm) | 33 x 127 x 108 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
