介紹

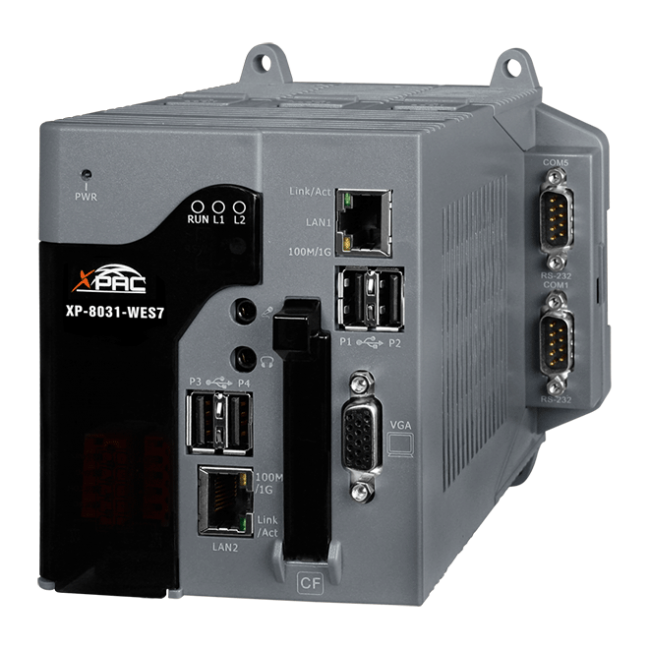

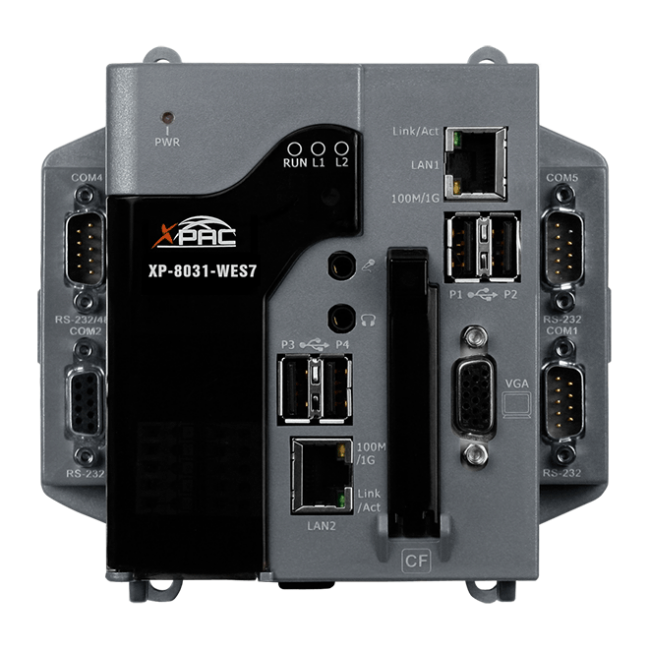

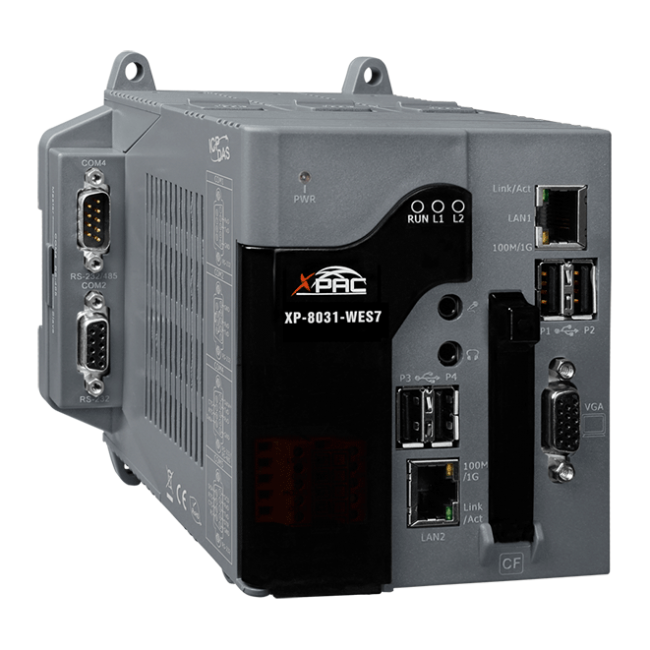

XP-8031-WES7 是基於 WES7 的 PAC，將計算、I/O 和操作員界面結合到一個單元中，為在單個 PAC 中集成 HMI、數據採集和控制提供完美的解決方案。 它配備了一個 x86（1 GHz，雙核）CPU 和多種接口，包括雙千兆乙太網、VGA、USB 端口、RS-232 和 RS-485 接口。 遠端 I/O 擴充可用於使用我們的乙太網 I/O 模組和 RS-485 I/O 模組。
由於 WES7 具有與 Windows 7 相同的 Win32 API，因此桌面上最流行的應用程式可以在基於 WES7 的 PAC 上執行。
由於 WES7 具有與 Windows 7 相同的 Win32 API，因此桌面上最流行的應用程式可以在基於 WES7 的 PAC 上執行。
| 軟體 | |
|---|---|
| OS | Windows Embedded Standard 7 SP1 x86 (32-bit) |
| 服務 | IE11, FTP Server, IIS 7.0, ASP (Java Script, VB Script) |
| Framework 支援 | .Net Framework 3.5 ~ 4.5 |
| 多國語系 | English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Japanese, Simplified Chinese, Traditional Chinese |
| SDK | Dll for VC, Dll for Visual Studio.Net |
| 主要單元 | |
|---|---|
| CPU | x86 CPU, 1 GHz, dual-core |
| 64-bit 硬體序號 | Yes |
| 系統記憶體 | 2GB DDR3 SDRAM, 32 GB Flash |
| 儲存 | 16 GB CF card (up to 32 GB) |
| 非揮發性記憶體 | 512 KB MRAM, 16 KB EEPROM |
| 實時時鐘 | Provide seconds, minutes, hours, dates, day of week, month, year |
| 看門狗計時器 | Dual Watchdog Timer |
| 顯示 | |
|---|---|
| 訊號 | VGA |
| 解析度 | 1920 x 1080, 1024 x 768, 800 x 600 , 640 x 480 |
| LED 燈 | |
|---|---|
| 狀態 | 1 x System, 1 x Power, 2 x Programmable |
| HMI | |
|---|---|
| 蜂鳴器 | Yes |
| 旋轉開關 | 1 x 10 Position (0 ~ 9) |
| 指撥開關 | 8-bit for address |
| 音效 | |
|---|---|
| 插孔 | 麥克風輸入和耳機輸出 |
| 乙太網路 | |
|---|---|
| Ports | 2 x RJ-45, 10/100/1000 Base-TX |
| COM Ports | |
|---|---|
| Ports | 3 x RS-232, 1 x RS-485 (3000 VDC Isolated), 1 x RS-232/RS-485 |
| USB | |
|---|---|
| Ports | 4 x USB 2.0 |
| 電源 | |
|---|---|
| 容量 | 20 W |
| 輸入範圍 | +10 ~ 30 VDC (1 kV Isolated ) |
| 冗餘電源輸入 | Yes, with one power relay (1 A @ 24 VDC) for alarm |
| 功耗 | 12.0 (0.5 A @ 24 VDC) |
| 機構 | |
|---|---|
| 尺寸 (mm) | 137 x 132 x 125 (W x L x H) |
| 安裝 | DIN-Rail, Wall mounting |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90 % RH, Non-condensing |
