介紹
EIP-2000系列是EtherNet/IP的遠程搖控模組，客戶可以很方便的整合到工業及企業應用中，EIP-2000系列支援菊鍊連接(daisy chain)，增加安裝的靈活性，更易於安裝且降低成本。支援所有以太網路拓撲，星狀、總線及環狀等。模組內部的隔離保護設計更能有效阻絕外部干擾。

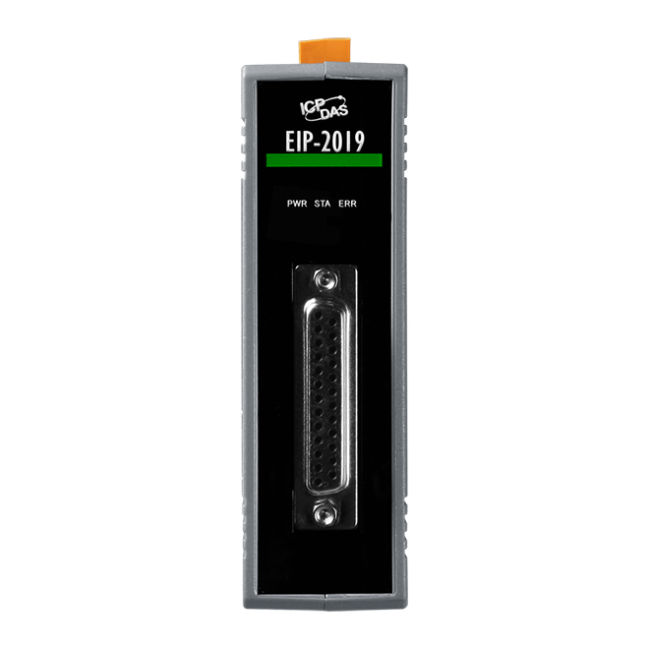

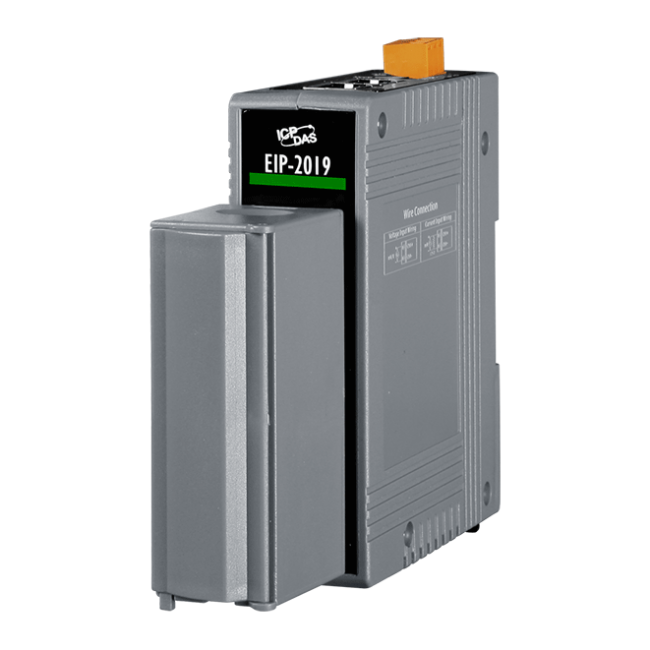

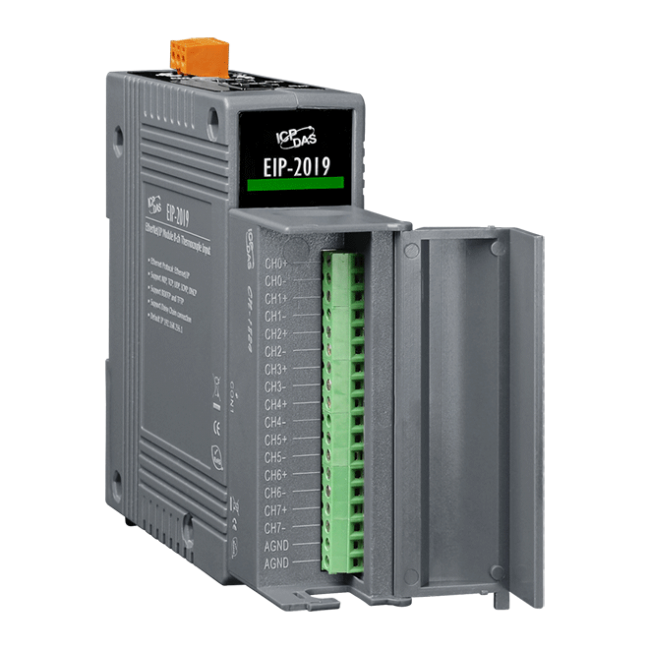

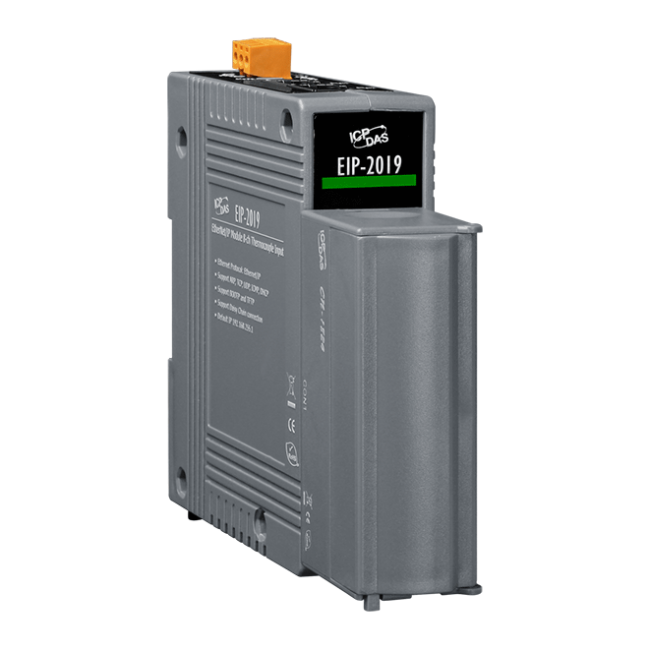

EIP-2019是一個8通道的類比輸入模組。模組提供了電壓量測、電流量測(可透內部跳帽來切換電流量測模式)以及熱電隅量測(電隅類型支援B，C，E，J，K，N，R，S及T)。.各通道皆提供冷接點補償，量測精準度可達0.1% FSR。模組類型為EtherNet/IP的從端，使用者可以藉由觀察模組上的LED指示燈來確認連線狀態，及類比輸入讀取狀態，泓格更是提供了免費的應用工具軟體來設定及測試EIP-2000模組。
| 類比輸入 | |
|---|---|
| 通道數 | 8-ch Thermocouple Analog Input |
| 類型 | Voltage:±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V Thermocouple :B,C,E,J,K,N,R,S,T Current : ±20 mA (Jumper Selectable) |
| 解析度 | 16 bits |
| 精度 | +/-0.1% (1 channel) |
| 採樣率 | 10 samples/ second (1 channel) |
| 輸入阻抗 | Voltage Input: >400 kΩ, Current Input: 125 Ω |
| 過電壓保護 | 240 Vrms |
| 個別通道設定 | Yes |
| 斷線檢知 | Yes |
| 零點漂移 | +/-20uV/°C |
| 跨度漂移 | +/-25ppm/°C |
| 模組內隔離 | 3000 VDC |
| 乙太網路 | |
|---|---|

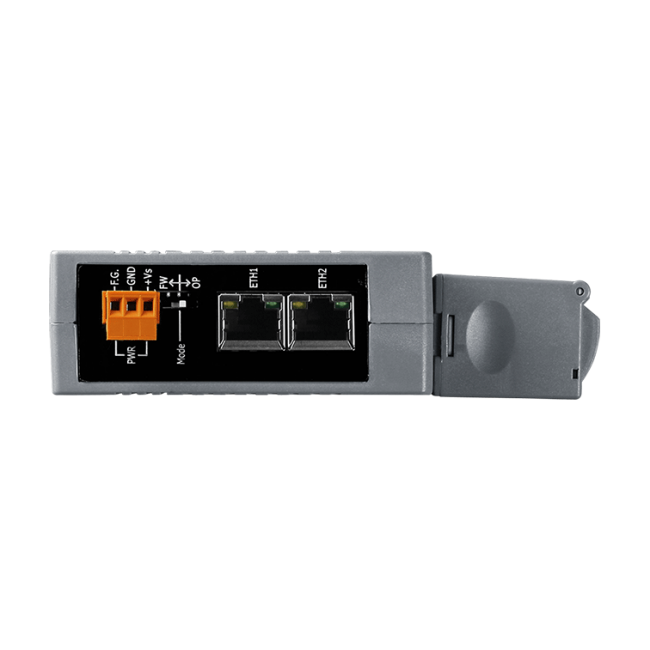

| Ports | 10/100 Base-TX, 8-pin RJ-45 x 2 Support daisy chain connection. |
| 通訊協定 | Ethernet/IP (Adapter) |
| 電源 | |
|---|---|
| 功耗 | 3.8W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 110 x 90 x 33 (H x W x D) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25℃ ~ +75℃ |
| 儲存溫度 | -30℃ ~ +80℃ |
