介紹

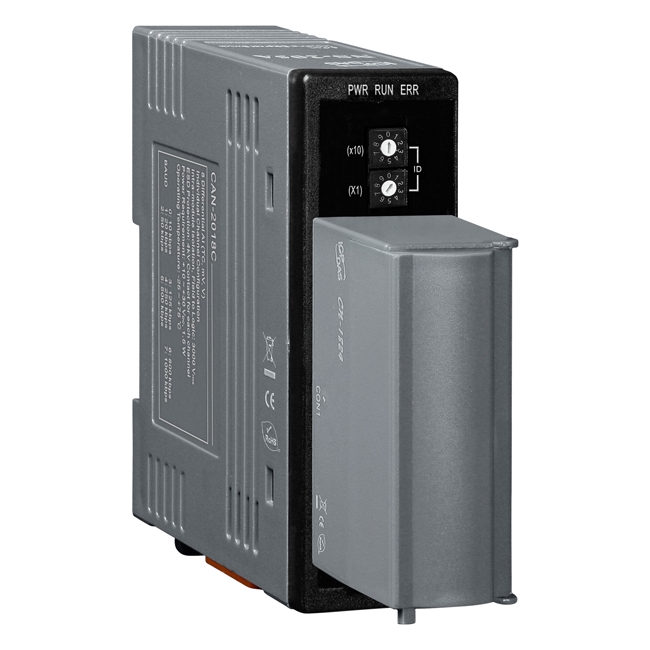

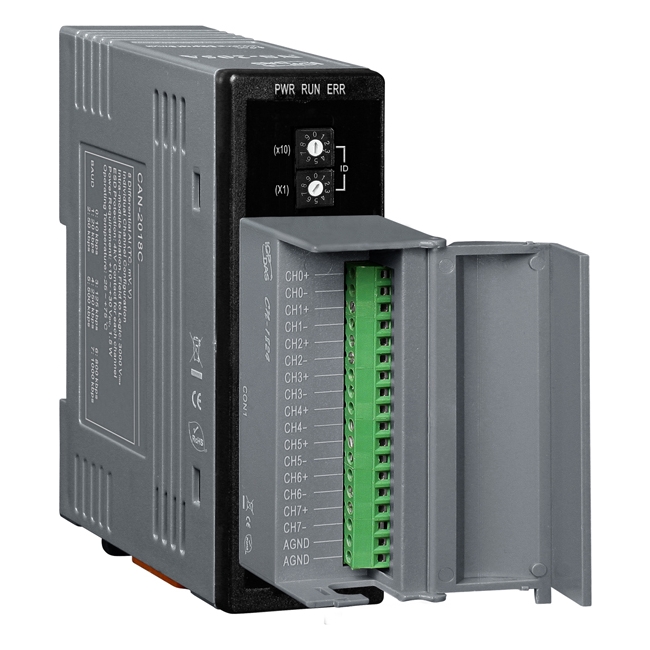

泓格科技提供的 CAN-2018C 模組遵循 CiA 4.02 版DS-301規範與2.1版DSP-401 規範，用戶可直接採用標準 CANopen 通訊協定讀取熱電耦的數值並設定熱電耦的相關參數。CAN-2018C 提供的 EDS 檔案通過 CiA CANopen Conformance Test 軟體的測試，因此，能輕易的將此 EDS 應用在標準 CANopen 主站軟體上。CAN-2018C 的模組擁有 8 通道熱電偶輸入。這些通道也能用來量測電壓或電流，因此可以很彈性的運用在各種不同的系統上。透過與泓格科技的 CANopen 主站的連結，更能協助用戶輕鬆完成以 CANopen 為網路架構的自動化系統。 關於CANopen主站介面和其他CANopen產品的詳細訊息。
| CPU 模組 | |
|---|---|
| 看門狗計時器 | Hardware watchdog |
| LED 燈 | |
|---|---|
| 狀態 | 3 LEDs to PWR, RUN and ERR |
| 類比輸入 | |
|---|---|
| 通道數 | 8 |
| 感測器類型 | +/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V, +/- 2.5V +/-20mA,(Requires Optional External 125 Ohm Resistor) Thermocouple (J, K, T, E, R, S, B, N, C) |
| 解析度 | 16-bit |
| 精度 | +/-0.1% FSR |
| 採樣率 | 10 Samples/Sec. (Total) |
| 輸入阻抗 | >400 kΩ |
| 共模抑制 | 86 dB |
| 常模抑制 | 100 dB |
| 過電壓保護 | 240 Vrms |
| 個別通道設定 | Yes |
| 斷線檢知 | Yes |
| 零點漂移 | +/- 10 μV/ °C |
| 跨度漂移 | +/- 25 ppm/ °C |
| 隔離 | 3000 VDC |
| CANopen | |
|---|---|
| Baud Rate | 10 k ~ 1 M |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 終端電阻 | Built-in 120Ω |
| 通訊協定 | CiA 301 v4.02, CiA 401 v2.1 |
| Node ID | 1 ~ 99 |
| PDO 數 | 10 RxPDO , 10 TxPDO |
| PDO 模式 | Event Triggered, Remotely requested, Cyclic and acyclic SYNC |
| 錯誤控制 | Node Guarding protocol / Heartbeat Producer |
| NMT | Slave |
| 緊急訊息 | Yes |
| 電源 | |
|---|---|
| 功耗 | 1.5 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | CAN-2018C, 33 x 99 x 78 ( W x L x H ) CN-1824, 29 x 43 x 83 ( W x L x H ) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
