介紹

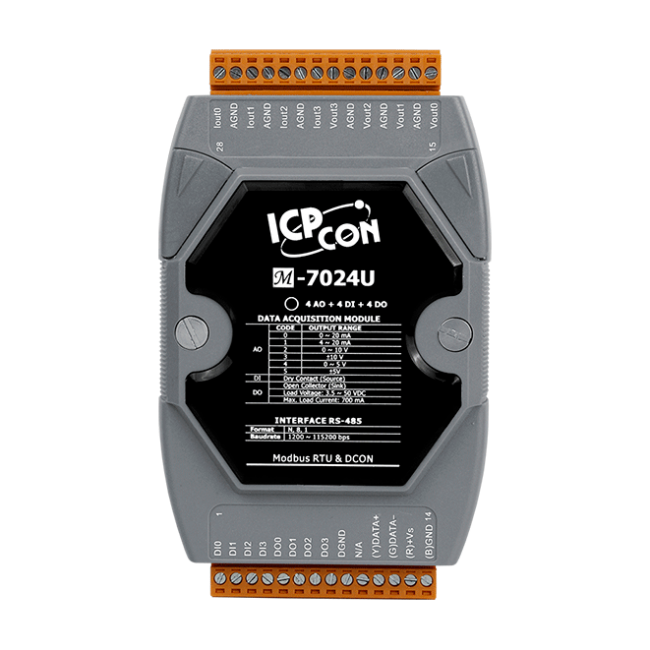

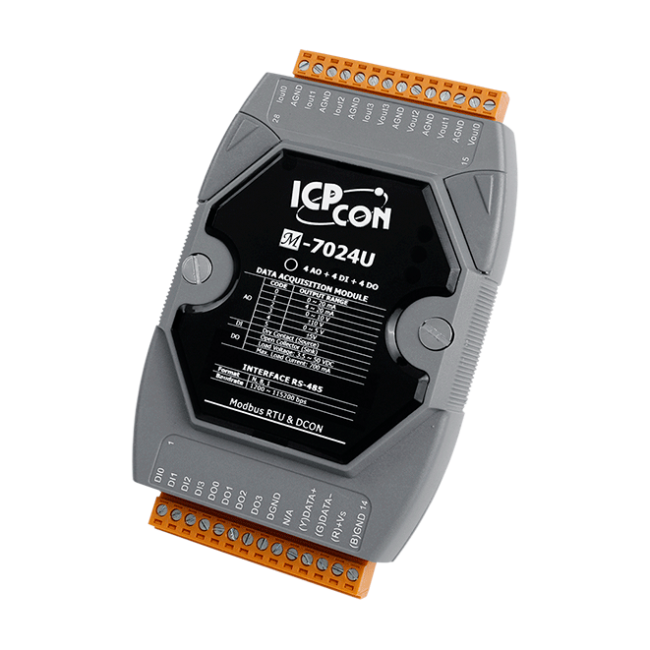

M-7024U/M-7024UD 是一個多功能模組，具有 4 個類比輸出通道、4 個數位輸入通道、4 個數位輸出通道。所有類比輸出通道皆提供可編程的輸出範圍（0 ~ 5 V、±5 V、0 ~ 10 V、±10 V、+4 ~ +20 mA 或 0 ~ +20 mA)，且每個類比輸出通道皆可設定單獨的範圍。M-7024UD 有 12 個 LED 指示燈，可用於監控輸入/輸出通道的狀態。M-7024U(D) 皆支援 Modbus RTU 和 DCON 通訊協定，可由軟體設定，還有設定上電值和安全值的選項。模組每個通道對於 +4 ~ +20 mA 輸出，都具有斷線檢知功能，還具備 8 kV ESD 防護和 2500 VDC 模組內部隔離。
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 內部隔離 | 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±8 kV (於每個接觸端子) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 |
| 類比輸出 | |
|---|---|
| 通道數 | 4 |
| 類型 | 電壓 電流 |
| 範圍 | 電壓: 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC 電流: 0 ~ +20 mA, +4 ~ +20 mA |
| 解析度 | 16-bit |
| 精度 | ±0.02% FSR |
| 短路保護 | 有 |
| 輸出反應時間 | 10 ms (每通道) |
| 可編程輸出斜率 | 電壓: 0.0625 ~ 512 V/秒 電流: 0.125 ~ 1024 mA/秒 |
| 電流輸出接線 | Source |
| 斷線檢知 | 僅供 4 ~ 20 mA |
| 電流負載阻值 | 1000 Ω |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 4 |
| 類型 | 乾接點 濕接點 |
| ON 電壓準位 | 乾接點: Close to GND 濕接點: +1 VDC Max. |
| OFF 電壓準位 | 乾接點: Open 濕接點: +4 ~ +30 VDC |
| 最大計數值 | 65535 (16-bit) |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 5 ms |
| 有效距離 | 500 m Max. |
| 過電壓保護 | +60 VDC |
| 數位輸出 | |
|---|---|
| 通道數 | 4 |
| 類型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink |
| 負載電壓 | +3.5 ~ +50 VDC |
| 負載電流 | 700 mA/通道 |
| 過電壓保護 | 60 VDC |
| 過載保護 | 1.4 A |
| 短路保護 | 有 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (E, 8, 1), 或 (O, 8, 1) |
| 通訊協定 | Modbus RTU, DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 4.0 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
