介紹

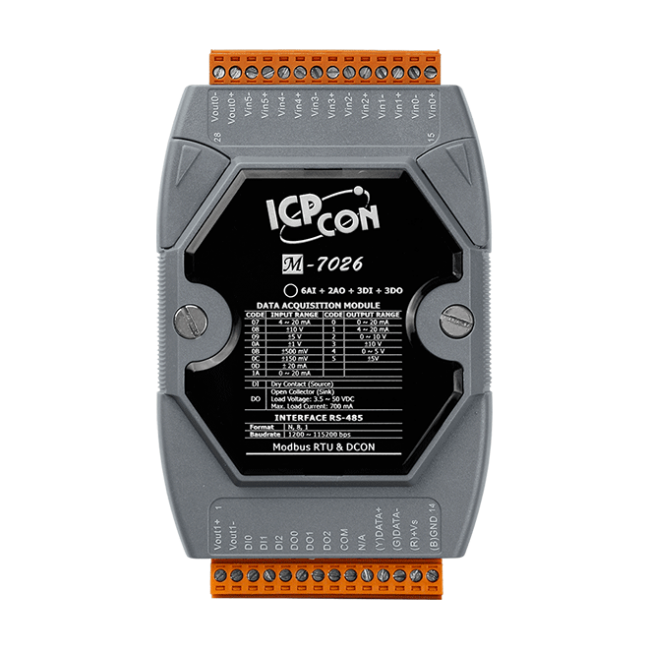

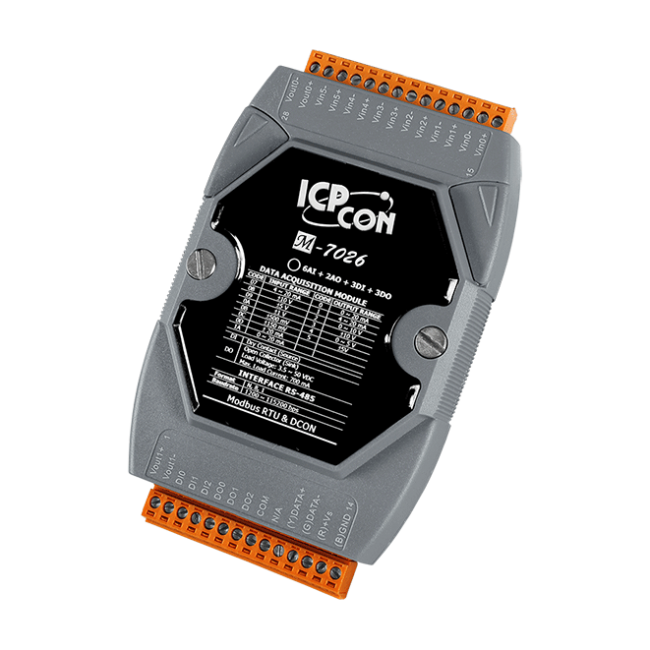

M-7026 是一個多功能模組，具有 6 個類比輸入通道、2 個類比輸出通道、3 個數位輸入通道、和 3 個數位輸出通道。所有類比輸入通道皆提供可編程的輸入範圍（±150 mV、±500 mV、±1 V、±5 V、±10 V、±20 mA 或 0 ~ + 20 mA)，類比輸出為 12 位元，±5 V、±10 V、0 ~ +20 mA 或 +4 ~ +20 mA，所有數位輸出均可設置為報警輸出。每個類比輸入皆可設定單獨的範圍，並提供 240 Vrms 的過電壓保護，可用跳線選擇電壓或電流輸入/輸出。
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 內部隔離 | 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| Surge (IEC 61000-4-5) | ±3 kV (於電源) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x 電源與通訊 |
| 類比輸入 | |
|---|---|
| 通道數 | 6 (差動) |
| 類型 | 電壓 電流 |
| 範圍 | 電壓: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V 電流: ±20 mA , 0 ~ 20 mA, 4 ~ 20 mA (可 Jumper 選擇) |
| 解析度 | 16-bit |
| 精度 | 一般模式: ±0.1% FSR 快速模式: ±0.5% 或更佳 |
| 採樣率 | 一般模式: 10 Hz (全部通道) 快速模式: 60 Hz (全部通道) |
| 輸入阻抗 | 電壓: 2 MΩ 電流: 140 Ω |
| 共模電壓保護 | ±200 VDC |
| 過電壓保護 | 240 Vrms |
| 過電流保護 | 50 mA at 110 VDC |
| 個別通道設定 | 有 |
| 通道間隔離 | 400 VDC |
| 斷線檢知 | 僅供 4 ~ 20 mA |
| 類比輸出 | |
|---|---|
| 通道數 | 2 |
| 類型 | 電壓 電流 |
| 範圍 | 電壓: +0 ~ +5 VDC, +0 ~ +10 VDC, ±5 VDC, ±10 VDC 電流: +0 ~ +20 mA, +4 ~ +20 mA (可 Jumper 選擇) |
| 解析度 | 12-bit |
| 精度 | ±0.1% FSR |
| 斷線檢知 | 僅供 4 ~ 20 mA |
| 電壓輸出推力 | 10 V @ 20 mA |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 3 |
| 類型 | 乾接點 |
| Sink/Source (NPN/PNP) | Source |
| ON 電壓準位 | Close to GND |
| OFF 電壓準位 | Open |
| 最大計數值 | 65535 (16-bit) |
| 頻率 | 50 Hz |
| 最小脈波寬度 | 5 ms |
| 數位輸出 | |
|---|---|
| 通道數 | 3 |
| 類型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink |
| 負載電壓 | +3.5 ~ +50 VDC |
| 負載電流 | 700 mA/通道 |
| 過電壓保護 | 60 VDC |
| 過載保護 | 1.4 A |
| 短路保護 | 有 |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1) |
| 通訊協定 | Modbus RTU, DCON |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 1.8 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 x 123 x 35 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 95% 相對溼度, 無結露 |
