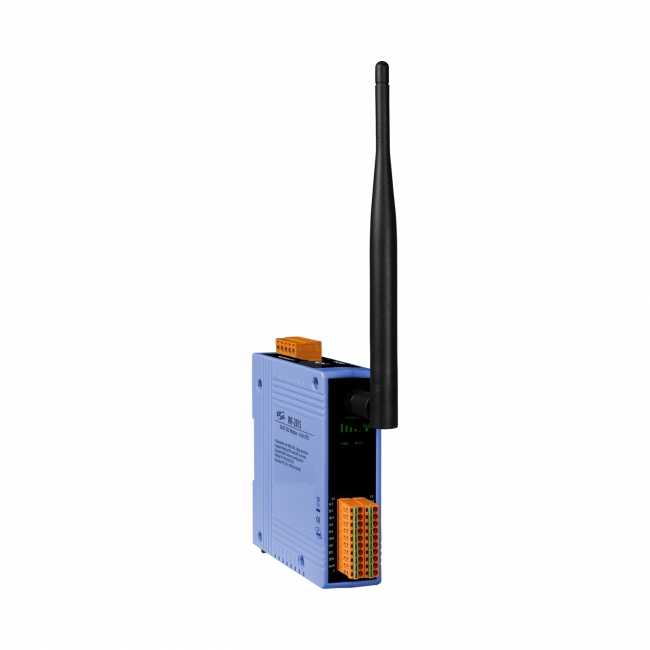

WF-2015是一個具有WiFI介面的6通道RTD輸入模組，可以用來做長距離的溫度量測，以及對3線式RTD感測器有自動補償的功能。這意味著準確的測量可以不管導線的長度。隨著802.11網路設施的普及，WF-2015的無線連接，可以簡單的與現有的監測與控制系統整合。WF-2015也有提供Modbus/TCP、UDP行定與網路加密設定，這可以讓模組與SCADA軟體整合，並且可以在任意地點或任意時間，來存取模組。
特色
-
6通道RTD輸入
-
支援3線式 RTD lead resistance elimination
-
支援3線式Open Wire Detection
-
各別的通道設定
-
相容於IEEE 802.11 b/g
-
支援WEP、WPA與WPA2無線加密
-
支援Modbus/TCP and UDP
-
支援DHCP網路設定
-
4 kV ESD/EFT保護
-
3000 VDC Intra-module Isolation
-
內建看門狗
應用
產品規格
| 類比輸入 | |
| 通道數 | 6 |
| 接線 | 電壓 : ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V |
| 感測器種類 | Pt100, Pt1000, Ni120, Cu100, Cu1000 |
| 解析度 | 16 bit |
| 精準度 | ±0.05% of FSR |
| 取樣頻率 | 12 Hz (Total) |
| Overvoltage保護 | 120 VDC |
| 各別通道設定 | Yes |
| Open Wire Detection | Yes |
| 3-wire RTD Lead Resistance | Yes |
| Elimination | |
| Resistance測量 | 3.2 kΩ Max. |
| Wi-Fi 介面 | |
| 天線 | 5 dBi (Omni-Directional) |
| 輸出功率 | 8 dBm @ 11Mbps |
| 接收靈敏度 | -83 dBm @ 11Mbps |
| 支援協定 | IEEE 802.11b/g |
| 無線模式 | Infrastructure & Ad-hoc |
|
Wireless Security |
WEP, WPA and WPA2 |
|
認證 |
CE/FCC, FCC ID |
| 加密 | WEP, WPA and WPA2 |
| 傳輸距離 | 50米(可視距離) |
| 隔離 | |
| Intra-module Isolation, | 3000 VDC |
| Field-to-Logic | |
| 電源 | |
| 輸入電源範圍 | 10V ~ 30V |
| 功耗量測 | 1.44W |
| 機構 | |
| 安裝方式 | 鋁軌 |
| 尺寸 | 33mm x106mm x 120mm (W x L x H) |
| 運作環境 | |
| 操作溫度 | -25°C ~ +75°C |
| 儲存溫度 | -30°C ~ +80°C |
| 濕度 | 10% ~ 90% |
